自限温电热带电气连接及温控控制简单说明

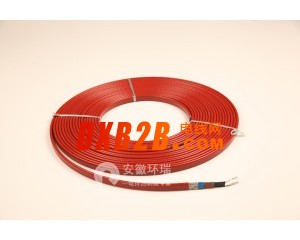

自限温电热带它基本结构用ptc半导体包裹2股平行的金属导线。其发热体为伴导体，2股平行的金属导线，只是起到导电的作用。所有的自限温电伴热带均为并联电热带，它区别其他以往电源线的安装方式，无需两端接电和正负极。只要考虑一端，另外一端封住绝缘即可，并且可随意剪切。

电热带电源接线盒

同时，因为PTC半导体的作用，自限式它可自行控制温度。所以无需其他温控装置。所以简单的安装说明是：它无温控直接接上电源即可使用。为了考虑其接电安全或是使用在防爆场所。常配备一个黑色长方体的盒子。这就是我们所见的，电源接线盒。做法是动力电缆拉到电源接线盒上面，然后电伴热带+接到电源接线盒，通过它给电伴热供电。此外还有一个黑色的类似于墨水的小盒子。它是用于绝缘尾端用的尾端接线盒，做法为将电热带末端剪成斜角。直接塞入。

电源温控器

当需要精确控温的情况下，自限温电热带需要使用温控器。它的形状类似于电源接线盒，只是多了一个弹簧式的金属探头。它是用于感知需伴热体的温度。它的做法是将电源线进入温控器然后输出的电源线接接线盒，100米范围内的单一回路安装位置说明如下：

电源线→温控器→电源线→电热带→尾端

如果不止一个回路的话，例如1000米的电热带，10个回路，需要集中控制，那我们经不能使用用温控器，需要配备配电箱，配电箱回路需根据现场电气分布及管道设备位置；

以上简单说明电热带电气连接及温控控制简单说明，具体安装细节请咨询环瑞技术人员。
