Databus电缆
- Category 5E 数据电缆
FRL-Cat5E-4C0.5S, FRL-Cat5E-4C22A, FRL-Cat5E-4P22A
应用 :
- 该电缆永久保护性安装在铁路机车，巴士和其他车辆的内外部连接固定部分。用于基于以太网的网络传输，如 ：信息娱乐， 多媒体，乘客信息系统等。

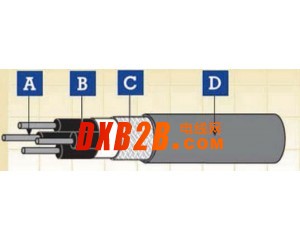

电缆结构:
- 4 x 0.5mm2, 4 x 22AWG数据电缆 :
-
导体 IEC 60228 标准 5 类多股镀锡铜导体 (0.5mm2 电缆) 或多股镀银铜导体 (22AWG 电缆 )。 绝缘 电子束交联化合物。 电缆单元 单独导体。 EMC屏蔽1 塑料压接铝带屏蔽。 EMC屏蔽2 镀锡铜编织。 绕包 塑料带 外护套 电子束交联化合物
-
- 4 x 2 x 22AWG数据电缆 :
-
中心 PE填充 4对2×22AWG IEC 60228 标准5类多股镀锡铜导体。 绝缘 电子束交联化合物. EMC屏蔽1 塑料层压铝带屏蔽。 EMC屏蔽2 镀锡铜编织。 绕包 塑料带。 外护套 电子束交联化合物。
电气及机械性能:
-
电压 300V 导体最高额定温度 90°C 允许最低环境温度 -40°C 弯曲半径 6 x OD
化学及环境特性:
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱 EN 50305 耐臭氧
车载系统应用的防火性能:
-
EN 50306-2 危险等级HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能:
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性 ) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试
FRL-Cat5E-4C0.5S :
-
导体截面积 标称护套厚度 标称外径 标称重量 最大导体阻抗 最大电阻不平衡 特性阻抗 传输阻抗 最大电容 20°C @100MHz f≤30MHz 芯线之间 芯线与屏蔽之间 mm2 mm mm kg/km Ω/km Ω/km Ω mΩ/m pF/m pF/m 0.5 1.2 8.3 102 40.1 1.1 100+/-5 200 65 100
FRL-Cat5E-4C22A :
-
导体截面积 标称护套厚度 标称外径 标称重量 最大导体阻抗 最大电阻不平衡 特性阻抗 传输阻抗 最大电容 20°C @100MHz f≤30MHz 芯线之间 芯线与屏蔽之间 AWG mm mm kg/km Ω/km Ω/km Ω mΩ/m pF/m pF/m 22 1.2 7.25 81 54.4 1.1 100+/-5 200 65 100
FRL-Cat5E-4P22A :
-
导体截面积 标称护套厚度 标称外径 标称重量 最大导体阻抗 最大电阻不平衡 特性阻抗 传输阻抗 最大电容 20°C @100MHz f≤30MHz 芯线之间 芯线与屏蔽之间 AWG mm mm kg/km Ω/km Ω/km Ω mΩ/m pF/m pF/m 22 1.2 12.6 174 54.4 1.1 100+/-5 200 65 100
