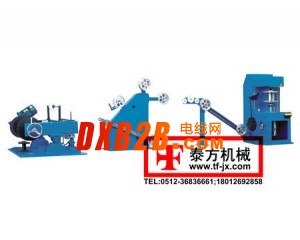

点击图片查看原图
立式网状成圈机的用途
本机适用于五类、六类电缆8字型网状成圈之用，符合行业国际先进包装技术要求。纸匣包装不用线盘、堆放方便、自由放线、不会扭曲、不会打结、使用方便、收放联动、微机控制、自动精确定长，是当前网网线缆最先进的包装方式。成圈方式不用线盘或卷芯，直接由线缆多层交叉卷绕。成圈后，在圈线中形成出线孔。圈线装入纸匣后，在出线孔中插入塑料套管，线缆内端即可由塑料套管中放出，不会产生扭转或打结。
立式网状成圈机的技术特点
立式网状成圈机的技术特点
1．成圈机与主动放线架配套同步，完成网络线的网状成圈；
2．伺服马达排线，PLC编程控制，交叉网状均匀排列；
3．预留内部出线孔，实现不打结不扭曲放线；
4．标准包装305米(1000Ft)/卷；
5．可根据包装箱定制成圈芯尺寸；
立式网状成圈机的技术规格
立式网状成圈机的技术规格
|
机器型号
|
TF-500
|
|
最高转速
|
3000rpm
|
|
放线功率
|
5HP交流电机配变频调速
|
|
放线张力
|
摆臂式可调配重
|
|
线盘升降
|
电机升降或液压升降
|
|
排线功率
|
1.5KW伺服马达
|
|
排线方式
|
直线滑轨式
|
|
计米方式
|
光电感应式
|
|
主机功率
|
3KW直流电机
|
|
电气控制
|
变频调速+PLC控制
|
|
涂装
|
豆绿色（可由客户指定）
|
